今回は、Biodiesel（バイオディーゼル；BDF)を製造を行い、その際実施したテストのうち、滴定法による酸価（AV)値のと簡易転化率テストについて、今回は実例を用いて、紹介します。

先ずは、酸価（AV)値テストです。
方法は以前紹介したので、そこを参照下さい（　http://blogs.yahoo.co.jp/hirai476/4440816.html　）。AV値は廃食油の状態と、それをグリセリン前処理した後の)値とを計りますした。

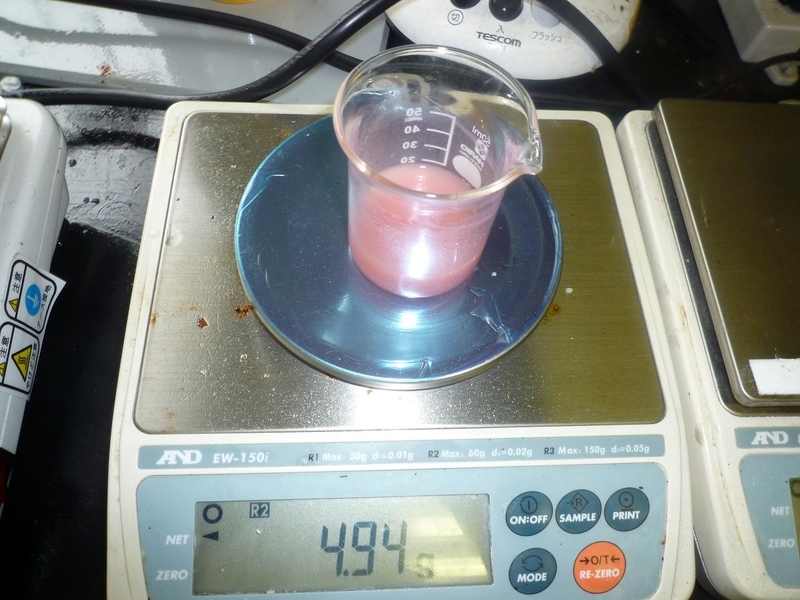

イメージ 1

上記写真に示す様に、ＡＶ＝４．９４（＠ＫＯＨ）でした。酸化が進んでいて、今回はあまり良い油ではありませんでした。
通常は酸価ＡＶ＝４～５程度ですので、上限近くでした。

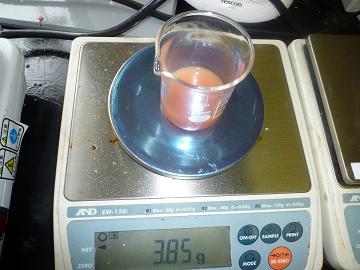

イメージ 2次の写真は、この油を前回生成のグリセリン前処理を実施した後の酸価値で、ＡＶ＝３．８５でした。グリセリン処理を行うと、グリセリン中の残アルカリの存在により、酸価（ＡＶ）値は低下します。
アルカリ触媒（ＮａＯＨ）量を毎回厳密に滴定により計算して投入しているので、グリセリン中の余剰アルカリ分は、一般より少なくなっている様です。
グリセリン中の残アルカリ量が多ければ、極端な例では、ＡＶ＝０近くまで落ちると言う人もいる様です。
いずれにしても、グリセリン前処理をした後で、メタノール+アルカリ触媒（ＮａＯＨ）を投入して反応を行うので、前者（ＡＶ＝４．９４）ではなく、後者（ＡＶ＝３．８５）を基に、触媒量を計算します。

アルカリ触媒量は、油脂１Ｌあたりの触媒量をＡＶ＝３．８５から求め、油の量（１００Ｌ）をかければ求められす。グリセリン処理をすると、グリセリン中のメタノールやＢＤＦ，未反応油等が、原料油側に移ります。今回は９（Ｌ）増えて１０９（Ｌ）でしたが、触媒量計算は、１００（Ｌ）をベース値とします。

次は、転化率テストです。
このエステル交換反応の転嫁率も以前説明済です( http://blogs.yahoo.co.jp/hirai476/4143615.html )。

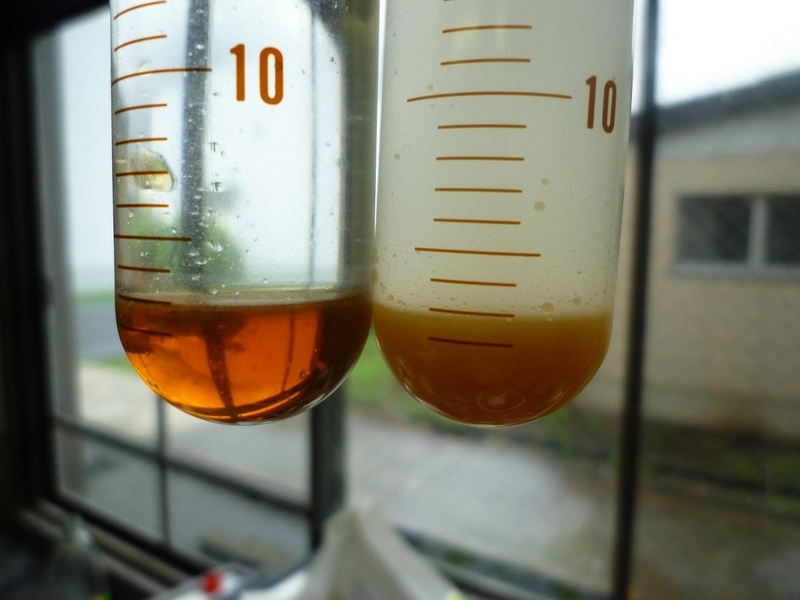

下の写真の左側は、反応開始前（Ｔ－１）、右はグリセリン前処理後（Ｔ－２）です。
廃食油（トリグリセリド）は、テスト溶液に不溶ですので、油サンプルは下側に全量沈殿（３ｍＬ）します。
グリセリン前処理を行うと、グリセリン中の残アルカリやメタノールで、一部反応などが起こります。

今回は、残アルカリが少ないので、少量しか反応が起きていない様ですが、約２０％程度まで反応が進むと言う報告も、海外ではあります。この場合は、多量のグリセリン＋過多の触媒が存在する場合だろうと思います。

イメージ 3

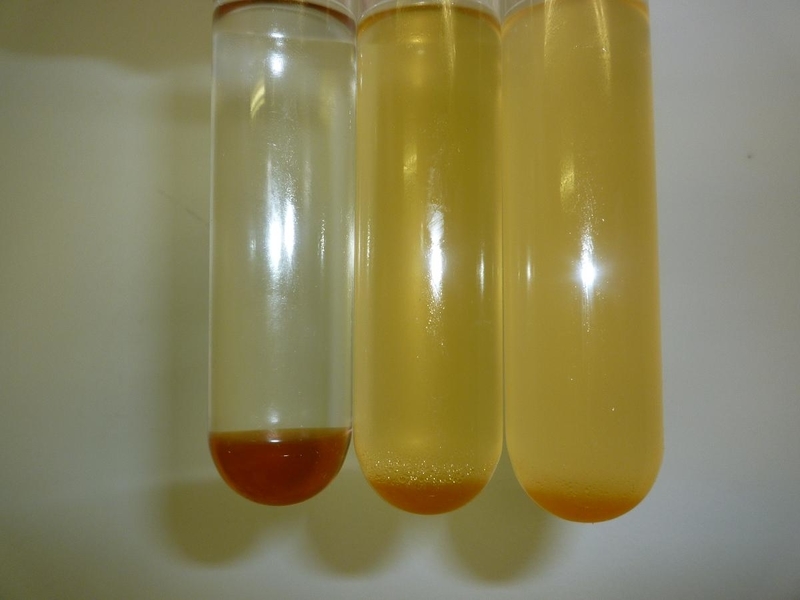

次の写真は、2段反応（Ｂａｓｅ／Ｂａｓｅ）の1段反応時の転嫁率です。

1段反応の反応開始10分後の転嫁率（Ｔ－３）は中央です。同30分後が右側の状態です（Ｔ－４）。尚、左側（Ｔ－１）は、反応開始前の１００％油脂の状態です。
写真から明らかな様に、ＢＤＦ反応は、10分を過ぎると、後は反応時間を幾ら継続しても、殆どＢＤＦ反応は進行しないことを示しています。反応のメカニズムを知っていれば当然ですが、グリセリンによる逆反応が発生し、平衡状態になるるからです。

ですから、1段反応は10分で終了しても良い訳ですが、一応30分継続し、反応を停止し、20分程度静置後、簡単にグリセリンを抜きました（完全に抜く必用はない）。

イメージ 4

次は、2段反応です。

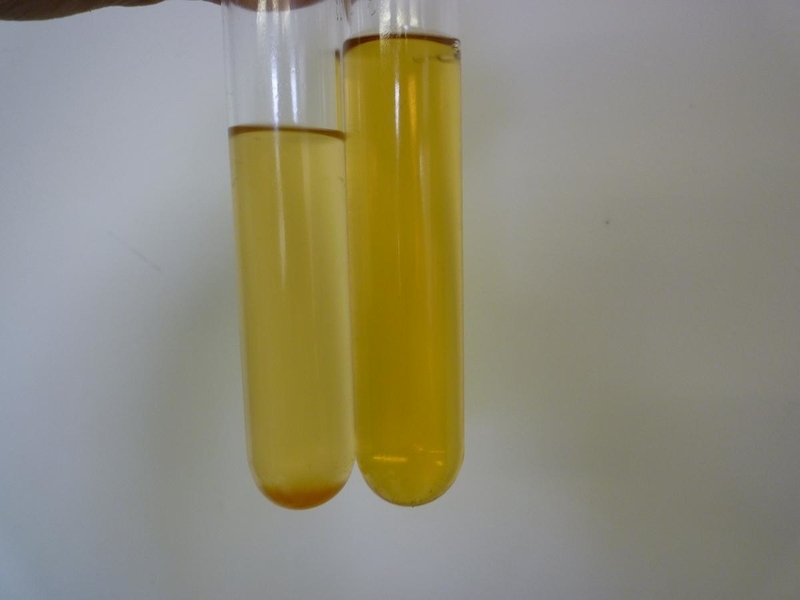

写真の右側は2段反応開始後5分（Ｔ－５）の状態です。比較の為に、1段反応30分（Ｔ－４）との比較です。
1段反応終了時のグリセリン除去により、逆反応が無くなり、2段反応は、急激に望ましいＢＤＦ反応側へと進行したことを示しています。実は、標準のテストで最早何も沈降しないので、、簡易テストはＢＤＦ反応が完全にに終了したことを示しています。
写真は転嫁率テストの強化版で行い確認済（Ｔ－５）のものです。

イメージ 5

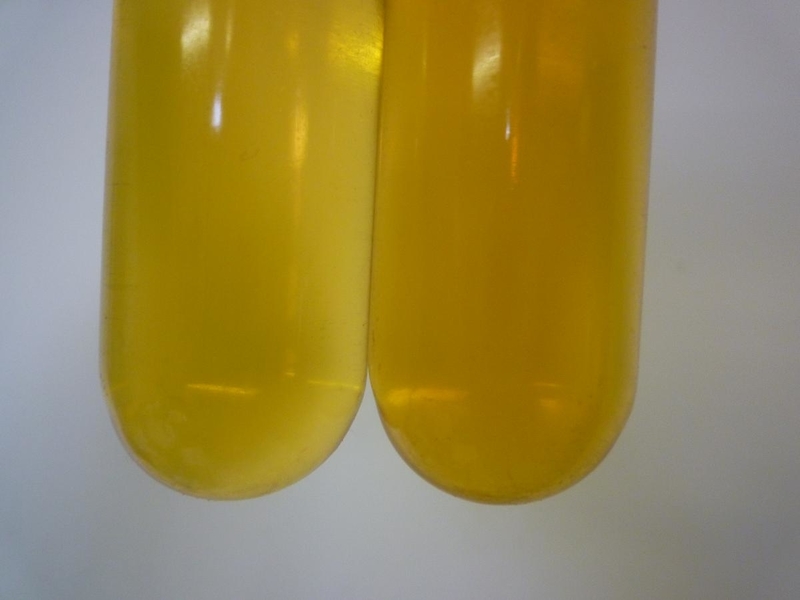

安全サイドを考え、2段反応は15分行い、反応（Ｔ－６）を停止しました。下の写真の左はＴ－５（5分後）、右がＴ－６（15分後）です。Ｔ－６は、Ｔ－５より、更に強化版テストです。

イメージ 6

この様に、反応開始から終了まで、今回は６サンプルテスト（Ｔ－１～Ｔ－６）を行いました。

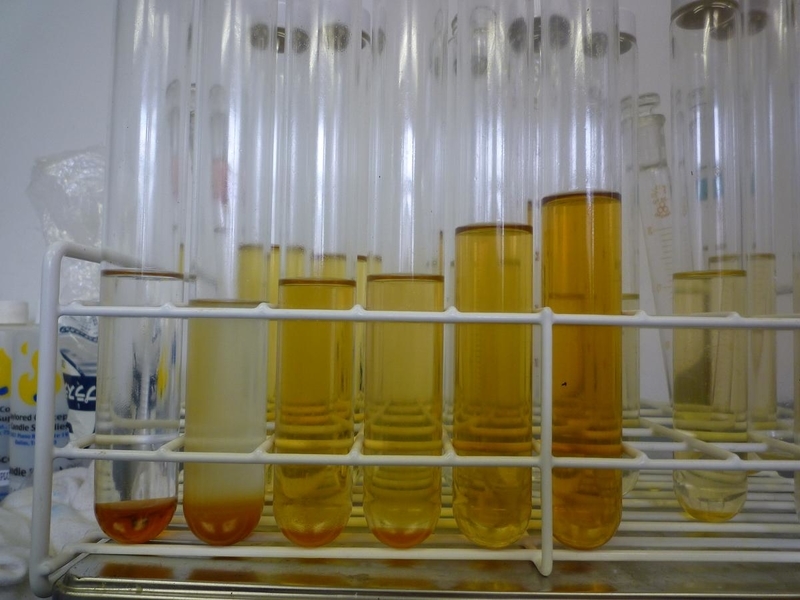

次の写真は、これらの纏めたものです。
左のＴ－１から順に、Ｔ－６までの6サンプルを一括で写しています。

この様に、簡易版（自家製）の転化率を行うことにより、どこで反応がどの程度進み、どこで反応がもはや進まないのか、いつ反応を停止すべきなど、ＢＤＦ反応の工程管理が的確にできます。

外販の簡易転嫁率キットでも、これを6個使えば、同じ様な結果が出ると思います。
尚、この簡易分析法は測定温度の管理が特に重要です。真夏と真冬では、異なった結果になります。
昨日まで未反応があったものが、今日は急に暑くなったので、反応が進んだ??
見たいな事が有りますので、ご注意を！！！

イメージ 7

つまり、ＢＤＦ反応は1段反応30分＋2段反応15分＝合計45分でしたが、反応転化率テストからは、1段反応10分＋2段反応5分＝計１５分で完了することを示しています。

また、今回の総ての処理時間（原料投入、分析、2段反応、メタノール回収、タンク移送などを含めて）は、計4時間でした。
但し、Ｄｒｙ－Ｐｒｏｃｅｓｓ処理は除く、後日行う予定です。

皆さんは、どの様にＢＤＦ反応を行っていますか？？
反応時間の無駄が多くありませんか？？
どの様な方法でも良いと思いますが、反応を確認なしでは、目を瞑って、歩く様なものです！！

尚、反応時間は、的確なアルカリ量、メタノール量（２０％、必用なら減らせます）、反応温度（60度Ｃ）、攪拌などによっても変わりえますので、どの様な状態でも、反応時間は15分で充分と言うつもりはありません。個人個人で、最適値をお考え下さい。
